ที่m3n m37g แมคคานิคอลซีลทำงานโดยการสร้างสิ่งกีดขวางแบบไดนามิกระหว่างเพลาหมุนและตัวเรือนปั๊มที่อยู่นิ่ง เพื่อป้องกันไม่ให้ของเหลวในกระบวนการหลุดออกไปตามเพลา ซีลนี้ใช้กลไกสปริงทรงกรวยที่ใช้แรงตามแนวแกนคงที่เพื่อรักษาหน้าสัมผัสของซีล ในขณะที่โครงสร้างยางสูบลมจะชดเชยการเคลื่อนที่ของเพลาและการเยื้องศูนย์ หน้าซีลแบบหมุนที่ติดอยู่กับปลอกเพลาจะหมุนกับใบหน้าที่อยู่นิ่งซึ่งติดตั้งอยู่ในเพลต ทำให้เกิดช่องว่างการปิดผนึกระดับจุลภาคซึ่งรักษาไว้โดยความตึงของสปริงและความสมดุลของแรงดันไฮดรอลิก การออกแบบที่ปรับเปลี่ยนได้เอง-นี้ช่วยให้มั่นใจในการปิดผนึกที่เชื่อถือได้ตลอดสภาวะการทำงานที่แตกต่างกัน โดยไม่ต้องมีการปรับเปลี่ยนที่ซับซ้อน
การแนะนำ
ซีลเครื่องกลเป็นด่านแรกในการป้องกันการสูญเสียของเหลว การปนเปื้อน และความล้มเหลวของอุปกรณ์ในการทำงานปั๊มอุตสาหกรรม สำหรับผู้จัดการฝ่ายจัดซื้อและวิศวกรโรงงานที่จัดการระบบปั๊มแรงเหวี่ยง การรู้ว่าส่วนประกอบการซีลทำงานอย่างไรส่งผลโดยตรงต่อต้นทุนการบำรุงรักษา ประสิทธิภาพการดำเนินงาน และการปฏิบัติตามข้อกำหนดด้านความปลอดภัย ซีลเชิงกล m3n m37g เป็นที่รู้จักว่าเป็นตัวเลือกที่เชื่อถือได้ในสถานที่ต่างๆ เช่น โรงงานเคมี โรงบำบัดน้ำ และการตั้งค่าอุตสาหกรรมทั่วไปที่มีอุณหภูมิและแรงกดดันที่เหมาะสม
คู่มือนี้จะตอบคำถามเชิงปฏิบัติที่ผู้ซื้อ B2B มีเมื่อต้องการตัวเลือกซีลต่างๆ สำหรับการผสานรวม OEM การเปลี่ยนการบำรุงรักษา หรือการซื้อจำนวนมาก เราพิจารณาหลักการทำงาน ความต้องการวัสดุ และปัจจัยการใช้งานที่ส่งผลต่อการเลือกซื้อ สิ่งนี้ช่วยให้คุณเลือกโซลูชันการปิดผนึกที่ตรงกับความต้องการด้านประสิทธิภาพ ขีดจำกัดราคา และความน่าเชื่อถือของห่วงโซ่อุปทาน

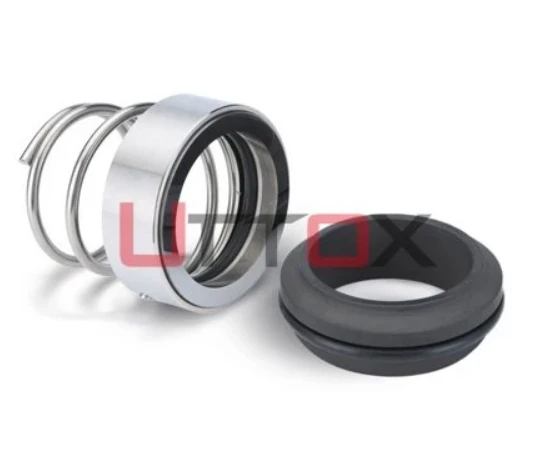

ทำความเข้าใจกับซีลเชิงกล M3N M37G: ข้อมูลจำเพาะและคุณสมบัติการออกแบบ
สถาปัตยกรรมการออกแบบหลัก
ตามมาด้วยมาตรฐาน DIN 24960 ซีลเชิงกล m3n m37g ซึ่งมีสปริงทรงกรวยเดี่ยวพันรอบปลอกเพลา การออกแบบสปริงนี้แตกต่างจากการจัดเรียงสปริงหลาย- เนื่องจากมีการกระจายแรงปิดอย่างสม่ำเสมอรอบๆ สปริง ซึ่งทำให้มีโอกาสน้อยที่สปริงจะอุดตันด้วยของเหลวสกปรก ชิ้นส่วนเครื่องสูบลมอีลาสโตเมอร์ทำหน้าที่เป็นทั้งองค์ประกอบการซีลรองและข้อต่อแบบยืดหยุ่นที่สามารถรองรับการเคลื่อนที่ของเพลาตามแนวแกนได้สูงสุดถึง 3 มม. ซึ่งชดเชยความแตกต่างในความคลาดเคลื่อนในการติดตั้งและการขยายตัวเนื่องจากความร้อน
การกำหนดค่าวัสดุและพารามิเตอร์การทำงาน
วัสดุหน้าซีลมักจะมีซิลิคอนคาร์ไบด์ (SiC) จับคู่กับคาร์บอน-กราไฟท์หรือซิลิคอนคาร์ไบด์ วัสดุเหล่านี้มีระดับความแข็ง Mohs อยู่ระหว่าง 9 ถึง 9.5 และสามารถทนต่อการสึกหรอจากการเสียดสีได้ องค์ประกอบการซีลรองทำจากอีลาสโตเมอร์ที่เข้ากันได้ทางเคมีและเป็น NBR, EPDM หรือ FKM
ช่วงอุณหภูมิ: -20 องศา ถึง +180 องศา (ขึ้นอยู่กับชนิดของยางที่ใช้)
ความสามารถด้านแรงดัน: ในการตั้งค่ามาตรฐาน สามารถรองรับแรงดันได้สูงสุด 1.0 MPa (10 บาร์)
ความเร็วเพลา: ความเร็วในการเคลื่อนที่สูงสุด 10 ถึง 15 ม./วินาที
ความเข้ากันได้ของเส้นผ่านศูนย์กลางเพลา: 10 มม. ถึง 80 มม. ทั่วทั้งซีรีส์
เหล็กกล้าไร้สนิมออสเทนนิติก (AISI 304 หรือ 316) ใช้ในการผลิตชิ้นส่วนโลหะที่ไม่เกิดสนิมในสภาวะที่เป็นกรดหรือด่างเล็กน้อย การออกแบบที่รับน้ำหนักของสปริง-ทำให้แรงกดสัมผัสบนใบหน้าซีลอยู่ที่ 0.2 ถึง 0.3 MPa ซึ่งควบคุมการรั่วไหลและลดการสึกหรอของใบหน้า
มาตรฐานมิติและความเข้ากันได้ของปั๊ม
รุ่น M37G อ้างอิงถึงการออกแบบเบาะนั่ง G9 โดยเฉพาะ ซึ่งมีรอยบากที่ขัดขวางการหมุนและขนาดส่วนท้ายมาตรฐานที่ใช้ได้กับตัวเรือนปั๊มจาก Grundfos, KSB และ Allweiler และอื่นๆ การวัดซองการติดตั้งเป็นไปตามมาตรฐาน ISO 3069 ซึ่งหมายความว่าปั๊มหอยโข่งส่วนใหญ่ที่ได้รับการจัดอันดับสำหรับการบริการทั่วไปสามารถเปลี่ยนได้โดยตรงโดยไม่ต้องตัดเฉือนแบบอื่น
M3N M37G Mechanical Seal ทำงานอย่างไรในระบบปั๊ม
กลไกการปิดผนึกและการบรรจุของไหล
เมื่อใดก็ตามที่ปั๊มทำงาน ชุดประกอบแบบหมุนได้ (สปริง ปลอก และหน้าซีลที่หมุนได้) จะเคลื่อนที่ไปพร้อมกับเพลา ในขณะที่ชุดประกอบแบบอยู่กับที่ (เบาะนั่งและหน้าซีล) จะยังคงอยู่ในตำแหน่งในเพลต แรงสปริงและแรงดันไฮดรอลิกบนบริเวณสูบลมทำให้หน้าซีลสัมผัสกัน ด้วยเอฟเฟกต์อุทกพลศาสตร์ ฟิล์มของเหลวขนาดเล็กที่มีความหนาประมาณ 0.5 ถึง 3 ไมครอนจึงก่อตัวขึ้นระหว่างใบหน้า ฟิล์มนี้หล่อลื่นพื้นผิวในขณะที่ยังคงความสมบูรณ์ของซีล ความกว้างของฟิล์มนี้เปลี่ยนแปลงไปตามธรรมชาติตามอุณหภูมิ ความเร็ว และแรงกด
สปริงทรงกระบอกจะต้องพันรอบเพลาเพื่อให้หมุนตามเข็มนาฬิกาเมื่อมองจากปลายขับเคลื่อน ซึ่งทำได้โดยใช้-การร้อยด้ายขวา เนื่องจากการพึ่งพาทิศทางนี้ สปริงจะแน่นขึ้นเมื่อหมุน โดยคงแรงอัดเท่าเดิมแม้ว่าหน้าจะสึกหรอเมื่อเวลาผ่านไปก็ตาม การออกแบบระยะพิทช์แบบโปรเกรสซีฟของสปริงจะกระจายน้ำหนักอย่างสม่ำเสมอทั่วทั้งเบลโลว์ ซึ่งจะหยุดการสะสมความเค้นที่อาจทำให้ยางเสียหายเร็วเกินไป
การปรับความสามารถด้วยตนเอง-ภายใต้สภาวะการทำงาน
เครื่องสูบลมอีลาสโตเมอร์จะโค้งงอตามแกนเพื่อตอบสนองต่อการเปลี่ยนแปลงของแรงดัน ทำให้หน้าซีลสัมผัสกันในระหว่างการสตาร์ทชั่วคราวและการเปลี่ยนแปลงโหลด ในระหว่างการทำงาน หากอุณหภูมิของเพลาเพิ่มขึ้น การขยายตัวทางความร้อนจะทำให้ชุดปั่นหมาดเคลื่อนที่ในแนวแกน เครื่องสูบลมจะปรับตามการเคลื่อนไหวนี้ และสปริงจะเปลี่ยนแรงอัดเพื่อรักษาแรงกดที่ใบหน้าให้อยู่ในระดับที่เหมาะสม ที่m3n m37g แมคคานิคอลซีลทำงานได้ดีในสถานการณ์ที่กระแสเปลี่ยนแปลงหรือมีรอบการเริ่ม-หยุดจำนวนมาก เนื่องจากมีคุณลักษณะการชดเชยตัวเอง-
แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งเพื่อประสิทธิภาพสูงสุด
ตรวจสอบให้แน่ใจว่าการเบี่ยงเบนของเพลาอยู่ต่ำกว่า 0.05 มม. TIR และความตั้งฉากอยู่ภายใน 0.1 มม. เหนือความยาวของห้องซีลเป็นขั้นตอนแรกในการติดตั้งที่เหมาะสม ก่อนที่จะประกอบซีลเข้าด้วยกัน จะต้องทำความสะอาดด้วยผ้าที่ไม่มีขุย-และผงซักฟอกตามความเหมาะสมก่อน เมื่อติดตั้งสปริงแล้ว ควรบีบอัดสปริงตามข้อกำหนดเฉพาะของผู้ผลิต ซึ่งโดยปกติจะอยู่ห่างจากความยาวอิสระระหว่าง 3 ถึง 5 มม. ซึ่งสามารถทำได้ด้วยคาลิปเปอร์ เพื่อป้องกันไม่ให้ชิ้นส่วนโอริงบิดงอระหว่างการประกอบ จะต้องทาจาระบีเบา ๆ ด้วยจาระบีที่เหมาะสมซึ่งไม่ได้มีส่วนผสมของปิโตรเลียมสำหรับอีลาสโตเมอร์ FKM
สิ่งสำคัญมากคืออย่าปล่อยให้ปั๊มทำงานแห้งระหว่างการสตาร์ทครั้งแรก ก่อนเปิดปั๊ม ควรเติมของเหลวในกระบวนการหรือสารทำความสะอาดลงในห้องซีลก่อนเปิดปั๊ม รูปแบบการวิ่งบนหน้าซีลจะถูกกำหนดไว้ในช่วงชั่วโมงแรกของการทำงาน ดังนั้นการรักษาสิ่งของให้มั่นคงในช่วงพักนี้-จะช่วยยืดอายุการใช้งานได้อย่างมาก
เคล็ดลับการแก้ไขปัญหาและการบำรุงรักษาสำหรับซีลเครื่องกล M3N M37G
การระบุโหมดความล้มเหลวทั่วไป
อาการการรั่วไหลที่แตกต่างกันจะชี้ไปที่สาเหตุที่แตกต่างกัน ขึ้นอยู่กับประเภทของการรั่วไหล หากรูรั่วยังคงหยดอยู่ แสดงว่าหน้าซีลหลักเสียหาย อาจเนื่องมาจากความเสียหายจากการวิ่งขณะแห้งหรือการโจมตีทางเคมีบนวัสดุหน้าซีล บางครั้งมีการรั่วไหลระหว่างสตาร์ท ซึ่งหมายความว่ามีปัญหากับซีลรอง แหวนยางโอ-อาจมีการบีบอัดหรือบวมเนื่องจากใช้งานกับสารเคมีได้ไม่ดี การไหลที่รุนแรงในช่วงแรกซึ่งช้าลงในเวลาไม่กี่นาที มักเป็นสัญญาณของเศษบนหน้าซีลที่จะหลุดออกไประหว่างการหมุน
รูปแบบการสวมใส่บนใบหน้าแสดงถึงปัญหากับสภาพการใช้งาน การสึกหรอทั่วทั้งหน้ากว้างหมายความว่าใบหน้าอยู่ในแนวเดียวกันและระบายความร้อนได้ดี แถบสึกหรอเฉพาะจุดแสดงให้เห็นว่าเพลาไม่ได้เรียงกันอย่างถูกต้อง ซึ่งอยู่นอกเหนือช่วงที่ยอมรับได้ของเบลโลว์ รอยแตกร้าวในแนวรัศมี ซึ่งเป็นสัญญาณของการแตกร้าวจากความร้อน เกิดขึ้นเมื่อความเย็นไม่เพียงพอ หรือเมื่อเครื่องยนต์ทำงานแห้งในช่วงเวลาสั้นๆ และอุณหภูมิสูงกว่า 200 องศา
โปรโตคอลการบำรุงรักษาเชิงป้องกัน
สำหรับปั๊มบริการที่สำคัญ การตรวจสอบเป็นประจำควรเกิดขึ้นทุกๆ สามถึงหกเดือน สำหรับปั๊มบริการทั่วไปควรทำปีละครั้ง ระหว่างการทำงาน ให้ตรวจสอบอุณหภูมิของห้องซีล การอ่านค่าที่พื้นผิวแผ่นต่อมที่สูงกว่า 70 องศา หมายความว่าความเย็นไม่เพียงพอหรือมีแรงกดที่หน้ามากเกินไป ตรวจสอบแรงดันในห้องซีล ควรอยู่เหนือแรงดันในกล่องบรรจุ 0.1 ถึง 0.3 บาร์ เพื่อให้ขั้นตอนการทำความสะอาดถูกต้อง
จับตาดูระดับการสั่นสะเทือนที่ตัวเรือนแบริ่ง ค่าที่อ่านได้สูงกว่า 3 มม./วินาที RMS หมายความว่าตลับลูกปืนเสื่อมสภาพ ซึ่งจะส่งผลต่อความสามารถในการทำงานของซีลในที่สุดเนื่องจากเพลาจะเคลื่อนที่มากขึ้น เพื่อหลีกเลี่ยงความล้มเหลวจากภัยพิบัติและการสูญเสียของเหลว ควรเปลี่ยนซีลทุกๆ 18 ถึง 24 เดือนในการใช้งานแบบหยาบหรือทุกๆ 36 ถึง 48 เดือนในน้ำสะอาด แม้ว่าจะไม่มีการรั่วไหลที่ชัดเจนก็ตาม
แนวทางการวินิจฉัยอย่างเป็นระบบ
หากต้องการทราบว่าเหตุใดซีลจึงไม่ทำงาน ให้ดูชิ้นส่วนที่ถอดออกอย่างระมัดระวัง ตรวจสอบความหนาของหน้าซีลที่เหลือ ใบหน้าที่สึกหรอจนเหลือน้อยกว่า 50% ของความหนาเดิม หมายความว่าใบหน้าเหล่านั้นไม่มีประโยชน์อีกต่อไป เปรียบเทียบความยาวอิสระของสปริงกับข้อมูลจำเพาะ สปริงที่ถูกบีบอัดต่ำกว่า 90% ของความยาวอิสระเดิมจะไม่มีแรงดึงอีกต่อไป ตรวจสอบชิ้นส่วนยางเพื่อดูการเปลี่ยนแปลงความแข็ง (โดยใช้ดูโรมิเตอร์) การบวม หรือรอยแตกที่อาจหมายความว่าชิ้นส่วนเหล่านี้ใช้งานกับสารเคมีไม่ได้หรือเริ่มเก่าแล้ว
เขียนตัวแปรที่มีอยู่เมื่อเกิดความล้มเหลว เช่น อุณหภูมิ ความดัน และการเปลี่ยนแปลงล่าสุดของกระบวนการ ข้อมูลนี้ช่วยพิจารณาว่าจำเป็นต้องเปลี่ยนตัวเลือกวัสดุเพื่อให้เหมาะสมกับเงื่อนไขการบริการจริงแทนที่จะเป็นข้อกำหนดเฉพาะของการออกแบบหรือไม่ ความล้มเหลวตั้งแต่เนิ่นๆ จำนวนมากเกิดจากการใช้ซีลนอกขอบเขตที่กำหนดไว้ ไม่ใช่จากปัญหากับชิ้นส่วน
การเปรียบเทียบซีลเชิงกล M3N และ M37G: แบบไหนดีที่สุดสำหรับการใช้งานของคุณ
รูปแบบการออกแบบและความแตกต่างด้านการใช้งาน
โดยทั่วไปหมายเลข M3N หมายถึงการออกแบบชุดหมุนที่มีสปริงทรงกรวยและการติดตั้งขึ้นอยู่กับทิศทาง ในขณะที่หมายเลข M37G หมายถึงการออกแบบเบาะนั่งแบบตายตัว (เบาะนั่ง G9 ที่มีขนาดมาตรฐาน) ชื่อเหล่านี้ไม่ได้หมายถึงซีลประเภทที่แตกต่างกันโดยสิ้นเชิง แต่หมายถึงส่วนของระบบซีลเดียวกัน การทำความเข้าใจความสัมพันธ์ของส่วนประกอบนี้จะช่วยให้คุณเปรียบเทียบได้เทียบเท่าการปิดผนึก m3n ผลิตภัณฑ์จากผู้ผลิตหลายรายโดยไม่สับสนเกี่ยวกับข้อกำหนด
รูปแบบสปริงทรงกรวยของชุดสปินนิ่ง M3N ช่วยให้มีความสอดคล้องตามแนวแกนมากขึ้นประมาณ 15–20% เมื่อเทียบกับตัวเลือกสปริงหลายตัว- ทำให้ดีขึ้นในสถานการณ์ที่เพลาต้องโค้งงอมากหรือขยายเนื่องจากความร้อน ที่นั่ง M37G G9 มีรูปทรงส่วนท้ายเฉพาะและตัวเชื่อมป้องกันการหมุน- ซึ่งทำให้เข้ากันได้กับตัวเรือนปั๊มมาตรฐานโดยไม่จำเป็นต้องตัดเฉือนแบบกำหนดเอง
ลักษณะประสิทธิภาพการทำงานข้ามแอปพลิเคชัน
การออกแบบทั้งสองให้เวลาเฉลี่ยระหว่างการบำรุงรักษา (MTBM) 24 ถึง 36 เดือนในการให้บริการน้ำสะอาดที่อุณหภูมิระหว่าง 20 ถึง 60 องศา และความดันต่ำกว่า 6 บาร์ เมื่อทำงานกับสารละลายเคมีชนิดเบาที่มีของแข็งแขวนลอยน้อยกว่า 50ppm การออกแบบสปริงที่ไม่-อุดตันจะยังคงทำงานต่อไปได้เมื่อซีลสปริงหลาย-อาจสะสมตัวสะสม ไม่ว่าจะใช้การออกแบบสปริงแบบใดก็ตาม สารกัดกร่อนต้องใช้ส่วนผสมที่ผิวหน้าแข็ง- (SiC เทียบกับ SiC)
ความแตกต่างของความสามารถด้านอุณหภูมิเกิดขึ้นในการเลือกอีลาสโตเมอร์มากกว่าการออกแบบทางกล อุณหภูมิสูงสุดที่ซีลรอง NBR สามารถรองรับได้คือ 100 องศา EPDM สามารถรองรับ 140 องศาสำหรับการให้บริการน้ำร้อน และ FKM สามารถรองรับ 180 องศาสำหรับน้ำมันความร้อนหรือการใช้สารเคมีที่อุณหภูมิสูง- ปรากฎว่าการเลือกอีลาสโตเมอร์ที่เหมาะสมมีความสำคัญมากกว่าการเลือกระหว่างชื่อ M3N และ M37G
ต้นทุน-การวิเคราะห์ผลประโยชน์สำหรับการตัดสินใจจัดซื้อจัดจ้าง
หน่วยซีลเชิงกล m3n m37g มาตรฐานมักจะมีราคาต่ำกว่าตัวเลือกซีลแบบคาร์ทริดจ์ถึง 30 ถึง 40 เปอร์เซ็นต์ แต่ก็ใช้ได้ดีในบางสถานการณ์ การเก็บสต็อกขนาดเพลามาตรฐานและการผสมวัสดุสำหรับปั๊มหลายประเภทนั้นง่ายกว่าเนื่องจากการออกแบบนั้นง่ายกว่า แรงงานในการติดตั้งยังคงต่ำมากเมื่อเทียบกับซีลส่วนประกอบ ซึ่งจำเป็นต้องประกอบแต่ละส่วนแยกกัน
ในฐานะที่เป็นตัวเลือกในการออกแบบอุปกรณ์ดั้งเดิม UTOX เสนอการประหยัดต้นทุนผ่านการผลิตที่แข่งขันได้ ในขณะที่ยังคงให้ขนาดที่เปลี่ยนแปลงได้ หากคุณต้องการเปลี่ยนซีลจำนวนมากหรือทำงานร่วมกับ OEM ลองดูที่เทียบเท่าซีล m37gตัวเลือกจากผู้ผลิตที่มีประสบการณ์พร้อมระบบคุณภาพที่ได้รับการรับรองสามารถช่วยให้คุณใช้จ่ายไม่เกินงบประมาณโดยไม่กระทบต่อความน่าเชื่อถือ
หาซื้อซีลเครื่องกล M3N M37G ได้ที่ไหนและอย่างไร: ซัพพลายเออร์ที่เชื่อถือได้และคำแนะนำในการจัดซื้อ
เกณฑ์การประเมินซัพพลายเออร์
เมื่อมองหาชิ้นส่วนซีลเชิงกล m3n m37g สำหรับปั๊มอุตสาหกรรม การตรวจสอบความสามารถในการผลิตมีผลโดยตรงต่อความน่าเชื่อถือของชิ้นส่วนในระยะยาว ซัพพลายเออร์ที่เชื่อถือได้คงการอนุมัติ ISO 9001 ไว้เป็นระดับพื้นฐานของการควบคุมคุณภาพ และผู้ผลิตชั้นนำได้เพิ่มระบบการจัดการสิ่งแวดล้อม ISO 14001 ขอหลักฐานว่าวัสดุที่ใช้สำหรับซีลหน้าและอีลาสโตเมอร์ได้รับการรับรอง ตัวอย่างเช่น ใบรับรองซิลิคอนคาร์ไบด์ควรมีผลการทดสอบความแข็งและรายละเอียดปริมาณคาร์บอน
เมื่อทำแมคคานิคอลซีล ความรู้ในการผลิตมีความสำคัญมาก บริษัทที่ผลิตซีลมาเป็นเวลา 20 ปีขึ้นไปได้รับการปรับปรุงให้ดีขึ้นในขั้นตอนสำคัญบางอย่าง เช่น การขัด ซึ่งทำให้หน้าซีลเรียบภายในแถบแสงสองแถบ (0.000022 นิ้ว) และพื้นผิวสำเร็จต่ำกว่า 0.2 Ra ไมโครเมตร ปัจจัยเหล่านี้ส่งผลต่อประสิทธิภาพของซีลมากกว่าแค่แผนการออกแบบ
กลยุทธ์การจัดซื้อสำหรับผู้ซื้อ B2B
การจัดทำแผน-จัดการสินค้าคงคลัง (VMI) ของผู้ขายเป็นวิธีที่ดีสำหรับผู้ผลิต OEM ที่ประทับตราบนชุดปั๊มเพื่อให้แน่ใจว่าชิ้นส่วนที่มีพร้อมจำหน่ายจะสอดคล้องกับกำหนดการผลิตของตน ผู้จัดจำหน่ายที่ทำงานร่วมกับตลาดการบริการจะได้รับประโยชน์จากการเก็บคู่วัสดุมาตรฐานของเพลาที่ใช้บ่อย (25 มม., 30 มม. และ 38 มม.) ไว้ในสต็อก นอกจากนี้ยังสามารถได้ขนาดที่ใหญ่ขึ้นภายใน 48 ถึง 72 ชั่วโมง
เมื่อคุณลงนามในข้อตกลงการซื้อจำนวนมาก ราคามักจะลดลง 12–18% สำหรับทุก ๆ 500 หน่วยที่คุณซื้อในแต่ละปี คุณสามารถรับส่วนลดที่มากยิ่งขึ้นหากคุณตกลงใจที่จะซื้อเป็นเวลามากกว่าหนึ่งปี เงื่อนไขการชำระเงินขึ้นอยู่กับผู้ขาย -แบรนด์ที่มีชื่อเสียงอาจเสนอราคาสุทธิ 30–60 ให้กับผู้ซื้อที่ได้รับอนุมัติ ในขณะที่บริษัทอายุน้อยอาจต้องการเงินล่วงหน้า ดูต้นทุนรวมของการลงจอดซึ่งรวมถึงค่าขนส่งด้วย เนื่องจากบรรจุภัณฑ์แบบปิดผนึกมักจะมีน้ำหนักระหว่าง 0.3 กก. ถึง 0.8 กก. ต่อชิ้น จึงสามารถขนส่งได้ในราคาถูกโดยผู้ให้บริการขนส่งทั่วไป
การลดความเสี่ยงในห่วงโซ่อุปทาน
ด้วยวิธีการจัดหาแบบคู่ คุณสามารถรักษามาตรฐานคุณภาพได้แม้ว่าผู้ขายจะล้มลงก็ตาม เมื่อมองหาซัพพลายเออร์รองของชิ้นส่วนเทียบเท่าซีล m37g แค่ตรวจสอบขนาดอย่างเดียวไม่เพียงพอ คุณควรทดสอบความเข้ากันได้ของชิ้นส่วนกับอุปกรณ์ปั๊มจริงด้วย ประสิทธิภาพของซีลจะขึ้นอยู่กับรายละเอียดเล็กๆ น้อยๆ เช่น ความทนทานต่อการรับน้ำหนักของสปริง ความเรียบของผิวหน้า และการกำหนดสูตรของสารประกอบอีลาสโตเมอร์ สิ่งเหล่านี้อาจแตกต่างกันระหว่างผู้ผลิตแม้ว่าการออกแบบจะเหมือนกันก็ตาม
ระยะเวลารอคอยสินค้าจากผู้ผลิตในเอเชียมักจะอยู่ระหว่าง 4 ถึง 6 สัปดาห์สำหรับสินค้ามาตรฐาน และระหว่าง 8 ถึง 12 สัปดาห์สำหรับการผสมวัสดุแบบกำหนดเอง ผู้ขายในยุโรปและอเมริกาเหนือมักจะเก็บสต็อกสินค้าสำเร็จรูปไว้จำนวนมาก ซึ่งช่วยให้สามารถจัดส่งการกำหนดค่าทั่วไปได้ภายในหนึ่งถึงสองสัปดาห์ การประหยัดต้นทุนจากซัพพลายเออร์ที่มีระยะเวลารอคอยสินค้านานกว่าควรนำมาชั่งน้ำหนักกับต้นทุนในการเก็บรักษาสต็อกสินค้าเพื่อความปลอดภัยไว้เพื่อป้องกันการเปลี่ยนแปลงในอุปทาน
บทสรุป
นี้m3n m37g แมคคานิคอลซีลมีการใช้มาเป็นเวลานานเพื่อป้องกันไม่ให้น้ำ สารเคมี และของเหลวอุตสาหกรรมอื่นๆ เข้าไปในปั๊มหอยโข่ง มันทำงานได้ดีและง่ายต่อการรับ การรู้ว่าสปริงทรงกรวยทำงานอย่างไร วัสดุใดที่ควรใช้ และวิธีติดตั้งอย่างเหมาะสมจะช่วยให้ทีมซ่อมได้รับประโยชน์สูงสุดจากสปริงดังกล่าว และลดเวลาหยุดทำงานโดยไม่ได้วางแผนให้เหลือน้อยที่สุด ผู้ผลิต OEM และผู้ค้าส่งสามารถรับตัวเลือกการซื้อได้มากขึ้นโดยไม่ต้องเสียสละความสมบูรณ์ของระบบ เมื่อพวกเขารู้ว่าการออกแบบอุปกรณ์ดั้งเดิมและทางเลือกที่มีคุณภาพสามารถใช้แทนกันได้ ชิ้นส่วนจะทำงานได้อย่างน่าเชื่อถือในสถานการณ์การทำงานต่างๆ ตราบใดที่ซัพพลายเออร์ได้รับการประเมินอย่างเหมาะสม โดยมุ่งเน้นที่ประสบการณ์การผลิตและเอกสารที่มีคุณภาพ ความสามารถของซีลในการปรับเปลี่ยนได้เอง-และขนาดมาตรฐานยังคงสนับสนุนแนวทางปฏิบัติในการซ่อมที่ดีในกลุ่มเครื่องสูบน้ำที่หลากหลายทั่วโลก
คำถามที่พบบ่อย
1. สภาพการทำงานใดที่เหมาะกับซีลกล m3n m37g
สภาวะที่ดีที่สุดสำหรับซีลเหล่านี้คือแรงดันสูงสุด 10 บาร์ อุณหภูมิระหว่าง -20 องศาถึง +180 องศา (ขึ้นอยู่กับวัสดุอีลาสโตเมอร์) และความเร็วของเพลาน้อยกว่า 15 ม./วินาที ทำงานได้ดีกับน้ำสะอาด สารละลายเคมีชนิดเบา และของเหลวที่ไม่มีสารกัดกร่อนมากนัก สำหรับการใช้งานที่ต้องการแรงกดดันที่สูงขึ้น อุณหภูมิที่สูงมาก หรือสารเคมีที่เป็นพิษมาก คุณอาจจำเป็นต้องมีการออกแบบซีลที่แตกต่างกันซึ่งใช้วัสดุที่ดีกว่า
2.ควรบำรุงรักษาบ่อยแค่ไหนเพื่อป้องกันความล้มเหลวของซีล?
ปั๊มกระบวนการที่สำคัญควรได้รับการตรวจสอบทุกสามถึงหกเดือน ในขณะที่ปั๊มบริการทั่วไปจำเป็นต้องได้รับการตรวจสอบปีละครั้งเท่านั้น สามารถหลีกเลี่ยงความเสียหายที่ไม่คาดคิดได้โดยการเปลี่ยนชิ้นส่วนทุกๆ 18 ถึง 24 เดือนสำหรับบริการที่มีคราบสกปรก หรือทุกๆ 36 ถึง 48 เดือนสำหรับบริการของเหลวที่สะอาด ในระหว่างการตรวจสอบปั๊มเป็นประจำ ให้ตรวจสอบอุณหภูมิของห้องซีลและมองหารอยรั่วในรูร้องไห้ การรักษาการไหลของน้ำหล่อเย็นให้ถูกต้องและหลีกเลี่ยงการทำงานแบบแห้งจะช่วยเพิ่มอายุการใช้งานได้มากเกินกว่าที่คาดไว้ตามปกติ
3.ส่วนประกอบ M3N และ M37G สามารถแลกเปลี่ยนระหว่างผู้ผลิตได้หรือไม่
ผู้ผลิตคุณภาพที่ปฏิบัติตามมาตรฐาน DIN 24960 สามารถสร้างชิ้นส่วนที่ประกอบเข้าด้วยกันในแง่ของขนาดได้ แต่ยังจำเป็นต้องมีการทดสอบประสิทธิภาพ แม้ว่าการวัดภายนอกจะเท่ากัน ประสิทธิภาพการซีลจะได้รับผลกระทบจากความเรียบของหน้าซีล ข้อกำหนดการรับน้ำหนักสปริง และสูตรสารประกอบอีลาสโตเมอร์ แม้ว่ากลุ่มผลิตภัณฑ์ UTOX จะใช้แทนกันได้กับการออกแบบที่โด่งดัง- แต่ก็มีราคาถูกกว่าเนื่องจากผลิตโดยใช้วิธีที่มีประสิทธิภาพซึ่งได้รับการพัฒนามาเป็นเวลากว่าสามสิบปีในการผลิตซีล
ร่วมมือกับ Uttox เพื่อจัดหาซีลเชิงกล M3N M37G ที่เชื่อถือได้
ข้อเสนอ Uttox พยายาม-และ-จริง m3n m37g แมคคานิคอลซีลโซลูชั่นและดำเนินธุรกิจมาเป็นเวลา 30 ปี ช่วยเหลือผู้ผลิต OEM ทีมงานสนับสนุน และผู้จัดจำหน่ายอุตสาหกรรมในกว่า 50 ประเทศ การออกแบบซีลสปริงทรงกระบอกของเราเป็นตัวเลือกที่มีราคาไม่แพงสำหรับแบรนด์ระดับไฮเอนด์-ที่ยังใช้งานได้ดีและสามารถใช้กับชิ้นส่วนอื่นๆ ที่มีขนาดเท่ากันได้ เราสามารถตอบสนองความต้องการในการซื้อทั้งหมดของคุณได้ ตั้งแต่การเปลี่ยนทดแทนอย่างเร่งด่วนไปจนถึงโครงการบูรณาการ OEM ขนาดใหญ่- ต้องขอบคุณสินค้าคงคลังขนาดใหญ่ของเราที่ช่วยให้เราจัดส่งการตั้งค่าทั่วไปได้ในวันเดียวกัน และความสามารถของเราในการปรับแต่งผลิตภัณฑ์สำหรับการใช้งานเฉพาะด้าน
ทีมเทคนิคที่มีประสบการณ์ของเราสามารถช่วยคุณเลือกการผสมผสานวัสดุที่ดีที่สุดสำหรับสภาพการทำงานเฉพาะของคุณ และให้คำแนะนำในการใช้งานฟรี ระเบียบการประกันคุณภาพของเราทำให้แน่ใจว่าข้อกำหนดเฉพาะของชุดการผลิตแต่ละชุดเหมือนกัน คุณสามารถพูดคุยเกี่ยวกับความต้องการของคุณสำหรับแหล่งซีลเชิงกล m3n m37g ได้ที่ info@uttox.com รับข้อมูลจำเพาะทางเทคนิคทั้งหมด หรือรับราคาจำนวนมากสำหรับโครงการที่คุณกำลังดำเนินการอยู่ ไปที่ www.uttox.com เพื่อดูแคตตาล็อกซีลทั้งหมดของเรา และรับคำแนะนำในการติดตั้งที่จะช่วยให้คุณบำรุงรักษาได้ดียิ่งขึ้น
อ้างอิง
1. ซีลเครื่องกล: การออกแบบและการประยุกต์ในอุปกรณ์หมุน ฉบับที่สาม ข่าวทางเทคนิค, 2018.
2. DIN 24960: ซีลเครื่องกล - ขนาดหลัก ชื่อ และรหัสวัสดุ สถาบันมาตรฐานเยอรมัน, 2559.
3. เทคโนโลยีปั๊มอุตสาหกรรม: แนวทางการเลือก การติดตั้ง และการบำรุงรักษา สิ่งพิมพ์ทางวิศวกรรม, 2020.
4. วัสดุหน้าซีล: คุณสมบัติไทรโบโลยีและเกณฑ์การคัดเลือกสำหรับการใช้งานตามกระบวนการ วารสารวิศวกรรมวัสดุ เล่มที่. 45 2019
5. ISO 3069: End-Suction Centrifugal Pumps - ขนาดของโพรงสำหรับซีลเชิงกล องค์การระหว่างประเทศเพื่อการมาตรฐาน 2560
6. วิศวกรรมความน่าเชื่อถือในอุปกรณ์หมุน: การวิเคราะห์ประสิทธิภาพของซีลเครื่องกล การบำรุงรักษาทางอุตสาหกรรมรายไตรมาส 2021
